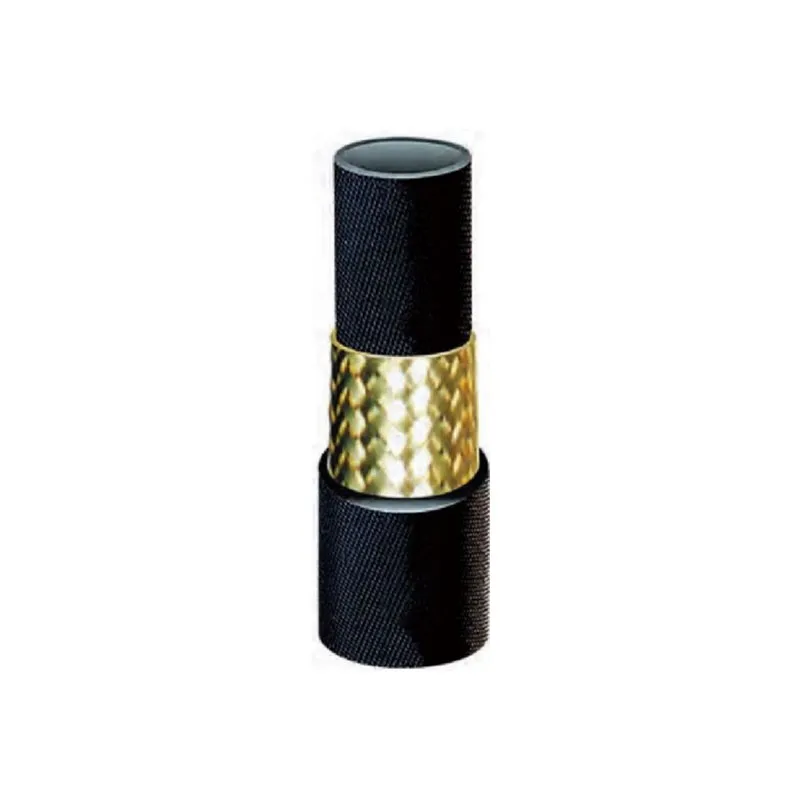

Резиновый шланг высокого давления с стальной плетёной навивкой
Конструкция: Шланг состоит из внутреннего резинового слоя, одного слоя стального плетёного навива и внешнего резинового слоя. Назначение: Предназначен для транспортировки гидравлических жидкостей, таких как спирты, гидравлические масла, топлива, смазочные масла, эмульсии и углеводороды. Рабоча...
Описание
маркер
Конструкция:
Шланг состоит из внутреннего резинового слоя, одного слоя стального плетёного навива и внешнего резинового слоя.
Назначение:
Предназначен для транспортировки гидравлических жидкостей, таких как спирты, гидравлические масла, топлива, смазочные масла, эмульсии и углеводороды.
Рабочая температура:
-40℃ — +100℃
Спецификация:
Q/HSL03-2013 Тип 2
| шланга | Внутренний диаметр
mm |
Диаметр армирующего слоя из стали
mm |
Наружный диаметр
mm |
Рабочее давление | Допустимое рабочее давление | Испытательное давление | Минимальное разрывное давление | Минимальный радиус изгиба
mm |
Поправочный вес
кг/м |
||||
| МПа | Psi | МПа | Psi | МПа | Psi | МПа | Psi | ||||||
| 2–6–64 | 6±0.5 | 13.0±0.6 | 16.0±0.8 | 40.0 | 5800 | 64.0 | 9275 | 80.0 | 11595 | 160.0 | 23190 | 100 | 0.45 |
| 2–8–56 | 8±0.5 | 15.0±0.6 | 18.0±0.8 | 35.0 | 5000 | 56.0 | 8120 | 70.0 | 10145 | 140.0 | 20290 | 115 | 0.62 |
| 2–10–53 | 10±0.5 | 17.0±0.6 | 20.0±0.8 | 33.0 | 4790 | 53.0 | 7680 | 66.0 | 9565 | 132.0 | 19130 | 130 | 0.71 |
| 2–13–44 | 13±0.5 | 20.0±0.8 | 23.5±1.0 | 27.5 | 3990 | 44.0 | 6380 | 55.0 | 7970 | 110.0 | 15940 | 180 | 0.93 |
| 2–16–34 | 16±0.5 | 23.2±0.8 | 26.5±1.0 | 25.0 | 3625 | 34.0 | 4930 | 50.0 | 7250 | 100.0 | 14500 | 205 | 1.02 |
| 2–19–34 | 19±0.5 | 27.0±0.8 | 30.0±1.0 | 21.5 | 3120 | 34.0 | 4930 | 43.0 | 6235 | 86.0 | 12465 | 240 | 1.23 |
| 2–22–28 | 22±0.5 | 30.0±0.8 | 33.0±1.0 | 18.0 | 2610 | 28.0 | 4060 | 36.0 | 5220 | 72.0 | 10435 | 280 | 1.38 |
| 2–25–26 | 25±0.5 | 33.5±0.8 | 38.0±1.0 | 16.5 | 2390 | 26.0 | 3770 | 33.0 | 4765 | 66.0 | 9565 | 300 | 1.54 |
| 2–32–20 | 32±0.7 | 40.5±0.8 | 48.0±1.2 | 12.5 | 1810 | 20.0 | 2900 | 25.0 | 3625 | 50.0 | 7250 | 420 | 1.82 |
| 2–38–14 | 38±0.7 | 48.5±0.8 | 51.0±1.2 | 9.0 | 1305 | 14.0 | 2030 | 18.0 | 2610 | 36.0 | 5220 | 500 | 2.44 |
| 2–45–12 | 45±0.7 | 54.0±0.8 | 58.0±1.2 | 8.0 | 1160 | 12.0 | 1740 | 16.0 | 2320 | 32.0 | 4640 | 600 | 2.81 |
| 2–51–12 | 51±0.7 | 60.0±0.8 | 64.0±1.2 | 8.0 | 1160 | 12.0 | 1740 | 16.0 | 2320 | 32.0 | 4640 | 630 | 3.18 |
| 2–64–7 | 64±1.0 | 74.0±1.2 | 79.0±1.8 | 7.0 | 1015 | — | — | 14.0 | 2030 | 28.0 | 4060 | 790 | 3.74 |
| 2–76–7 | 76±1.0 | 86.0±1.2 | 92.0±1.8 | 7.0 | 1015 | — | — | 14.0 | 2030 | 28.0 | 4060 | 920 | 4.77 |
| 2–89–5 | 89±1.0 | 99.0±1.2 | 105.0±1.8 | 5.0 | 725 | — | — | 7.5 | 1090 | 15.0 | 2175 | 1060 | 5.73 |
| 2–102–4 | 102±1.0 | 112.0±1.2 | 118.0±1.8 | 4.0 | 580 | — | — | 6.0 | 870 | 12.0 | 1740 | 1200 | 6.16 |
| 2–127–3 | 127±1.0 | 137.0±1.2 | 142.0±1.8 | 3.0 | 435 | — | — | 4.5 | 655 | 9.0 | 1305 | 1450 | 7.32 |
| 2–152–2 | 152±1.2 | 162.0±1.5 | 168.0±2.0 | 2.0 | 290 | — | — | 3.0 | 435 | 6.0 | 870 | 1800 | 8.28 |
